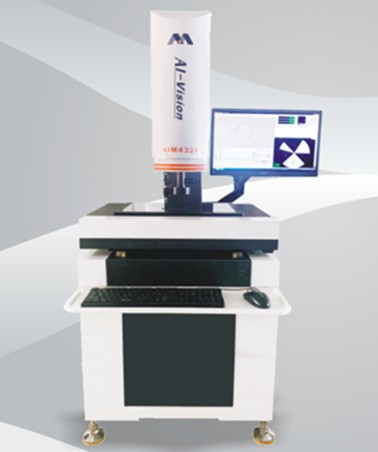

高端型全自動影像測量儀
儀器特點 ※ 整機底座、立柱、X/Y平臺均采用天然大理石材質,永不變形,精度高,穩定性強； ※全新流線型的造型設計，外觀整潔、直觀、大方； ※采用全閉環伺服控制技術，臺灣上銀直線導軌，TBI研磨級絲桿，導軌滑塊跨距大（200mm），運行平穩，噪音低，運行速度快(300 mm /s)； 采用400W大功率伺服馬達，扭距大，加速度快，運行平穩； ※底光和表面光采用可調試LED冷光源，可實現對各種復雜表面工件進行精確量測，避免了一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形,3環8區光源成像效果更佳；
※采用高像素彩色數字工業CCD，成像效果非常佳，幀率高，無拖影；
※采用高清定格卡位連續變倍鏡頭，變倍率無需校正,光學放大0.7-4.5倍,影像放大30X--200X； ※ Z軸采用平行導軌結構加配重塊設計，減輕了其重量，提高結構的穩定性并減少了其自身變形，提高了Z軸的定位精度及穩定性； ※可選配日本KEYENCE激光系統和英國RENISHAW探測系統，結合軟件可進行大量程、高精度3D測量； ※全球獨創的Z軸“零段差技術”，保證了不同焦距的平面精度不受影響； ※測量軟件：采用本公司自行研發的功能強大的3D測量軟件，可以方便快捷的對各種工件進行精確量測，為用戶提供了完善的測量解決方案； ※程序自動測量、自動對焦、自動尋邊、自動程控?zé)艄猓瑴p少人工干預； 技術參數 機臺型號 | OE-322P | OE-432P | OE-542P | (X/Y/Z)量測行程 | 300*200*200 | 400*300*200 | 500*400*200 | 全機尺寸 | 550X965X1662 | 700X1130X1662 | 860X1222X1680 | 機臺承重量 | 30Kg | 30Kg | 30Kg | CCD | 高像素彩色數字工業CCD | 鏡頭 | 帶同軸光STEP-ZOOM定格卡位連續變倍鏡頭(光學放大0.7-4.5X影像放大30-200X) | 量測系統 | AI-CNC 3D | 光學尺分辨率 | 0.001mm，可顯示0.0001mm | X/Y量測精度 | (3+L/200)um | 重復性 | 2um | 電源供給 | 220V+10% 50/60Hz | 適合環境 | 溫度20-25攝氏度，濕度50%-60% |
機臺配置 序號 | 名稱 | 同軸規格/品牌 | 單位 | 數量 | 備注 | 1 | 機身、工作臺 | 00級天然大理石底座、工作臺和立柱 | 套 | 1 | | 2 | CCD | 高像素彩色數字工業CCD | 個 | 1 | | 3 | 鏡頭 | POMEAS定格卡位連續變倍同軸鏡頭 | 個 | 1 | | 4 | 光柵尺 | 封閉式高精度防塵1um光柵 | 條 | 3 | | 5 | 馬達 | UWC 400W | 個 | 3 | | 6 | 導軌 | 上銀H級直線導軌 | 套 | 3 | | 7 | 絲桿 | TBI研磨絲桿 | 支 | 3 | | 8 | 軟件（加密鎖） | AI-CNC 3D | 套 | 1 | | 9 | 運動控制器 | UWC | 塊 | 1 | | 10 | 探針系統 | 英國雷尼紹探測系統 | 套 | 1 | 選配 | 11 | 激光系統 | 日本KEYENCE高精度激光 | 套 | 1 | 選配 | 12 | 校正塊 | 定制 | 塊 | 1 | | 13 | 光學玻璃 | 定制 | 塊 | 1 | | 14 | 電腦 | CPU:G1630/主板：華碩P8H61/內存2G/硬盤:120G固態/光驅:16XDVD/顯示器: AOC 22寸LCD； | 套 | 1 | |
軟件特點
一、完美支持Win7操作系統
二、最完整的幾何測量功能 2D元素：點、線、圓、圓弧、橢 圓、矩形、鍵槽、圓環、曲線 3D元素：平面、圓柱、圓錐、球、 曲面 |
|
三、強大的構造功能 構造：點、線、圓、圓弧、橢圓、矩形、鍵槽、圓環、曲線、平面、圓柱、圓錐、距離、角度 |
|
四、強大的毛邊、弱邊抓取功能
五、完整的公差評價體系
六、尺寸標注、產品圖片全景標注
七、簡單實用的報表功能 可輸出WORD、EXCEL、TXT、DXF等多種多樣的報告
八、工件全景圖形掃描，GPS導航，快速找到需測量的位置
九、完美的3D測量支持，可同時支持接觸式測頭和激光器 圖形以3維顯示和操作，更為直觀； 支持影像取點測量3D元素； 元素數據以三維顯示；
十、強大的CAD導入和導出功能 可同時導入10萬個元素； 簡化了DXF導入編程的過程； 可以修改CAD默認設置； 可導出IGES檔案 支持Gerber文件導入測量，減輕PCB板測量的編程工作量 可導入曲線進行測量
十一、實用強大的編程功能 1、支持一機編程多機使用； 2、支持元素重新測量，與其相關聯的構造、幾何運算、公差判定會自動更新，簡單省時高效； 3、可對程序的燈光、倍率、高度等進行快速修改； 4、程序陣列、平移、旋轉：對有規律的元素測量，只需測量一個，其余的可通過陣列、平移、旋轉來完成，省時高效； 5、同在一個屏幕下的元素，機器無需運動，一次性自動測完； 6、可自動判斷產品的NG/OK，并用顏色標識測量超差的位置；
十二、逆向工程 強大的掃描功能結合CAD支持功能，使得逆向更為現實，僅需給出一個起點和一個終點，即可自動進行輪廓掃描；
|
